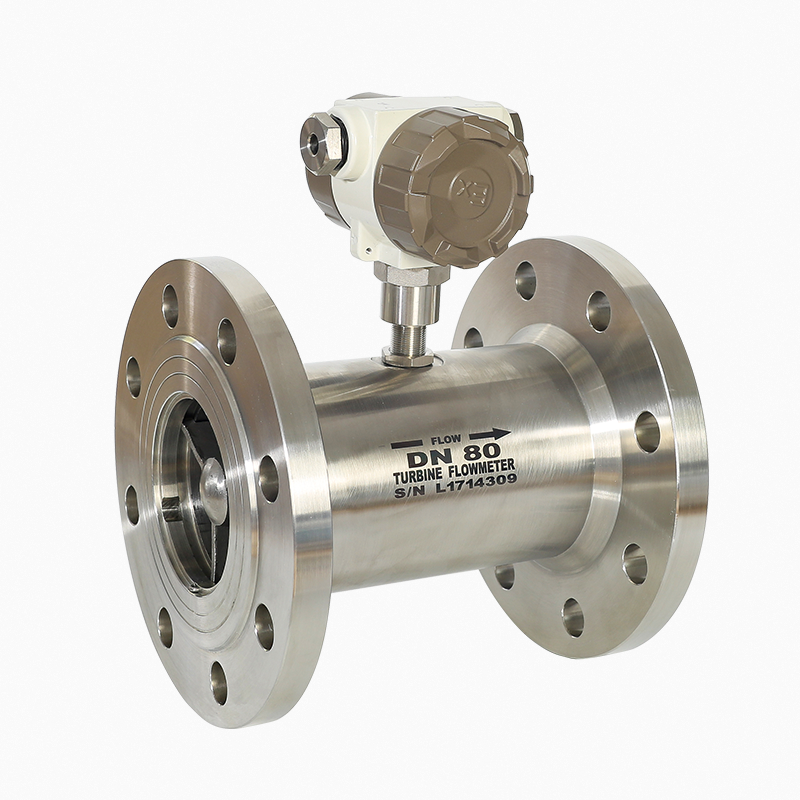

LWGY-A/N型液体涡轮流量计
适用范围
产品优势
• 高重复性精度，短期重复性可达 0.05%～0.15%；
• 测量准确度高，可达 0.2 级；
• 适用范围宽，口径适用于 DN4～DN300；
• 具有脉冲频率、4-20mA 电流等多种输出形式，配有RS485、HART等多种通讯接口；
• 产品不仅可显示体积流量，还能通过设定被测介质密度来显示质量流量；产品概述
LWGY 系列液体涡轮流量计是一种速度式流量仪表，以动量矩守恒原理为基础，流体冲击涡轮叶片使涡轮旋转，涡轮的旋转速度随流量的变化而变化，最终从涡轮的转数计算出流量值。LWGY 系列涡轮流量计是基于国内外流量仪表先进技术经验，经过优化设计而成质涡轮流量计，结构简单、轻巧、准确度高、重复性高，特别适用于卫生、食品、制药、精细化工、石油等行业。
可测量无杂质、低粘度（运动粘度在 10mm²/s 以下）、无强烈腐蚀性液体，防爆型可以直接安装在可燃、易爆场所，包括 1 区、2 区爆炸性气体危险环境。
产品特点
• 高重复性精度，短期重复性可达 0.05%～0.15%；• 测量准确度高，可达 0.2 级；
• 适用范围宽，口径适用于 DN4～DN300；
• 具有脉冲频率、4-20mA 电流等多种信号输出形式，并配有RS485、HART等多种通讯接口；
• 产品不仅可显示体积流量，还能通过设定被测介质密度来显示质量流量；
技术参数
|
被测介质 |
无杂质、低粘度、无强烈腐蚀性液体 |
|
|
执行标准 |
涡轮流量传感器（JB/T 9246-2016） |
|
|
检定规程 |
涡轮流量计（JJG 1037-2008） |
|
|
仪表口径及连接方式 |
法兰连接 |
DN15-DN200 |
|
螺纹连接 |
DN4-DN50 |
|
|
夹装连接 |
DN4-DN200 |
|
|
准确度等级 |
1.0、0.5、0.2 |
|
|
叶轮材质 |
2Cr13不锈钢或2205双相不锈钢 |
|
|
传感器材质 |
304不锈钢、316（L）不锈钢等 |
|
|
使用条件 |
介质温度：-20℃～+80℃ 环境温度：-20℃～+60℃ |
|
|
信号输出功能 |
脉冲信号、4～20mA信号 |
|
|
通讯输出功能 |
RS485通讯、HART协议等 |
|
|
工作电源 |
外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等 |
|
|
信号线接口 |
内螺纹M20*1.5（NPT螺纹需订制） |
|
|
防爆等级 |
Exd IICT6 Gb |
|
|
防护等级 |
IP65或更高（可订制） |
|
流量范围
|
仪表口径 |
正常流量范围 |
扩展流量范围 |
常规安装方式及耐压等级 |
订制耐压等级 |
|
DN4 |
0.04～0.25 |
0.04～0.4 |
螺纹安装、6.3MPa |
夹装连接，≤42MPa |
|
DN6 |
0.1～0.6 |
0.06～0.6 |
螺纹安装、6.3MPa |
|
|
DN10 |
0.2～1.2 |
0.15～1.5 |
螺纹安装、6.3MPa |
|
|
DN15 |
0.6～6 |
0.5～9 |
螺纹安装、6.3MPa |
|
|
DN20 |
0.8～8 |
0.45～9 |
螺纹安装、6.3MPa |
|
|
DN25 |
1～10 |
0.5～10 |
螺纹安装、6.3MPa |
|
|
DN32 |
1.5～15 |
0.8～15 |
螺纹安装、6.3MPa |
|
|
DN40 |
2～20 |
1～20 |
螺纹安装、6.3MPa |
|
|
DN50 |
4～40 |
2～40 |
法兰安装、4.0MPa |
夹装连接，≤26MPa |
|
DN65 |
7～70 |
5～70 |
法兰安装、1.6MPa |
|
|
DN80 |
10～100 |
7～100 |
法兰安装、1.6MPa |
|
|
DN100 |
20～200 |
10～200 |
法兰安装、1.6MPa |
夹装连接，≤15MPa |
|
DN125 |
25～250 |
13～250 |
法兰安装、1.6MPa |
|
|
DN150 |
30～300 |
15～300 |
法兰安装、1.6MPa |
|
|
DN200 |
80～800 |
40～800 |
法兰安装、1.6MPa |
夹装连接，≤11MPa |
-
