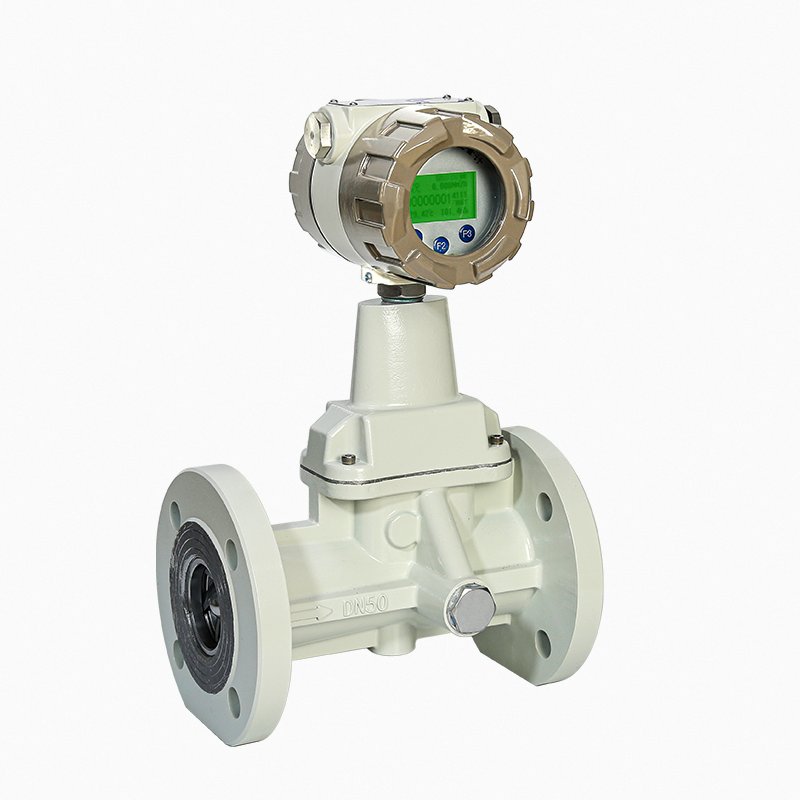

LUX系列旋进旋涡气体流量计
旋进漩涡流量计气体流量计煤层气
适用范围
广泛应用于石油、化工、电力、冶金煤炭等行业各种气体计量
产品优势
● 无机械可动部件，不易腐蚀，稳定可靠；
● 采用双检测技术可提高检测信号强度，振动引起的干扰；
● 采用抗振技术，振动和压力波动造成干扰信号；
● 多物理量参数报警输出，可由用户任选其中之一；
● 流量计表头可360度旋转，安装使用简单方便；
● 采用双检测技术可提高检测信号强度，振动引起的干扰；
● 采用抗振技术，振动和压力波动造成干扰信号；
● 多物理量参数报警输出，可由用户任选其中之一；
● 流量计表头可360度旋转，安装使用简单方便；
产品概述
流量传感器的流通剖面类似文丘利管的型线，在入口侧安放一组螺旋型导流叶片，当流体进入流量传感器时，导流叶片迫使流体产生剧烈的旋涡流。当流体进入扩散段时，旋涡流受到回流的作用，开始作二次旋转，形成陀螺式的涡流进动现象。该进动频率与流量大小成正比，不受流体物理性质和密度的影响，检测元件测得流体二次旋转进动频率就能在较宽的流量范围内获得良好的线性度。信号经前置放大器放大、滤波、转换为与流速成正比的脉冲信号，然后再与温度、压力等检测信号一起被送往微处理器进行积算处理，液晶显示屏上显示出测量结果(瞬时流量、累积流量及温度、压力数据)。产品特点
•无机械可动部件，不易腐蚀，稳定可靠；•采用双检测技术可提高检测信号强度，振动引起的干扰；
•采用抗振技术，振动和压力波动造成干扰信号；
•多物理量参数报警输出，可由用户任选其中之一；
•流量计表头可360度旋转，安装使用简单方便；
技术参数
|
执行标准 |
GB/T 36241-2018 《气体旋进漩涡流量计》 |
|||
|
检定规程 |
速度式流量计（JJG198-1994） |
|||
|
公称通径（mm） |
DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300 |
|||
|
准确度等级 |
1.5 |
|||
|
工作电源 |
24V+电池 |
|||
|
整机功耗 |
外电源：<2W; 内电源：平均功耗1mW，可连续使用两年以上。 |
|||
|
数据存储功能 |
日记录、月记录、定时间间隔记录等 |
|||
|
使用条件 |
介质温度 |
-20℃～+80℃ |
相对湿度 |
5%～95% |
|
环境温度 |
-30℃～+65℃ |
大气压力 |
86kPa～106kPa |
|
|
仪表材质 |
表体 |
铝合金，不锈钢 |
转换器 |
铸铝，304不锈钢 |
|
防护等级 |
IP65 |
|||
|
防爆等级 |
ExdIIBT6 Gb |
|||
-
