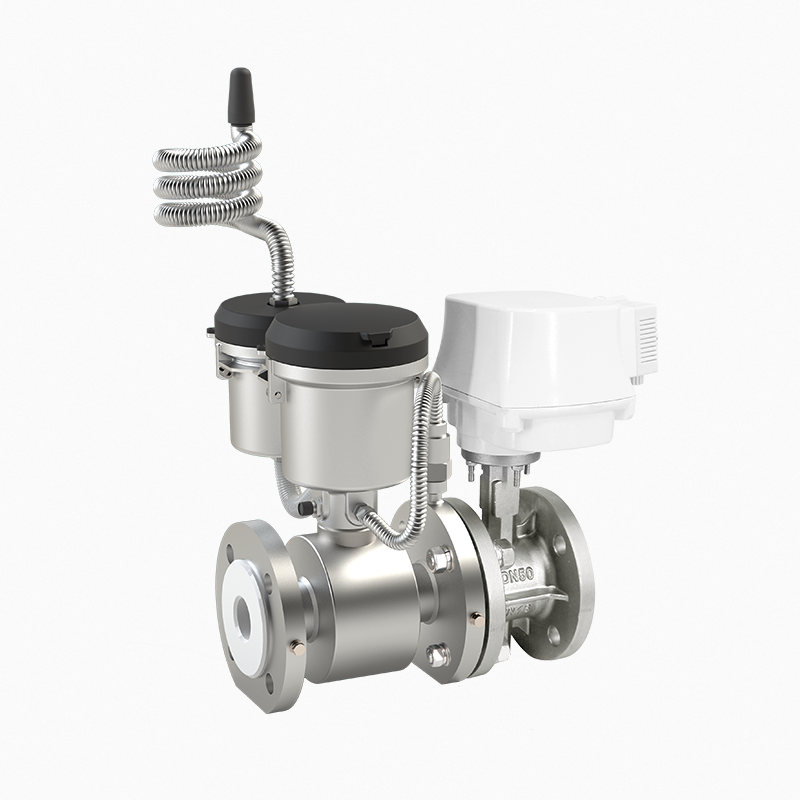

LDW系列物联网阀控电磁水表
适用范围
产品优势
支持NB-IoT无线传输,信号穿透性好；
宽量程比 Q/Q,=400;Q,/Q,=1.6可实现滴水计量;
低始动流量，始动流速3mm/s；
整机防护等级；
抗电磁干扰能力强；
产品概述
LDW系列物联网阀控电磁水表由电动阀门、计量设备、控制系统组成的软硬一体、物联网解决方案。阀门和计量设备组成的智能终端执行数据采集和指令执行,云端平台进行数据处理、指令下发、结果监控。产品特点
双向测量，具备双向计量功能,可精准测量管道回流;数据远传/远程阀控，数据远传、远程阀控,提供工作效率,降低管理成本:
支持NB-IoT无线传输,信号穿透性好,适用于地井和地下室,功耗低;滴水计量
宽量程比 Q/Q,=400;Q,/Q,=1.6可实现滴水计量;
低始动流量，始动流速3mm/s,高于传统水表,准确测量夜间最小流量;
整机防护等级，整机防护等级高达IP68,可在浸没水环境下长期正常运行;
抗电磁干扰能力强，符合电磁环境等级E2标准;
长期稳定,无需维护,无可动部件,无磨损:
供电方式，太阳能外供电或定制供电方式;
测量、远传一体化设计,支持2G/4G全网通无线远传,无外部连接线,实现测量数据和报警数据远传,数据可长期保存。
阀控参数
电动阀门
公称压力:1.0MPa~1.6MPa
适用温度:-30℃-150℃
控制方式:IC卡、无线指令
启闭方式:电动
供电方式:电池、外接电源
连接方式:法兰
信息跟踪
设备生命周期管理,完整记录阀门的基础信息、检修计划信息等各个生命周期节点,保证各类信息完整;
日志记录,精确记录每次充值水量、用水水量;记录每次启闭阀关键信息,包括账户、时间、事项,有据可循。
充值管理
水量管理,实现水量在线充值,配合计量设备,计算用水量,扣减实时水量,余量精准监控预警、逾值自定义设置,运营精细化管理,实现阶梯水价;
实时管控,主动启、闭阀操作,具有定时启、闭阀的功能。余量降至临界值时发出预警，逾值时可自动闭阀,充值后自动启阀。
无线传控
通过NB-IoT、4G定期上传设备状态信息,接收控制指令;
通讯模块采用内置电池供电,低功耗电路和大容量电池，电池寿命6年以上;
支持远程启闭阀操作,3000次启闭,可设置工作间隔,最短12小时完成一次启、闭操作45秒。
电磁水表参数
|
传感器 |
|||
|
型号 |
LDW系列电磁水表 |
||
|
连接方式 |
法兰连接（GB/T778-2018） |
||
|
测量参数 |
瞬时流量、温度（选配）、压力（选配） |
||
|
口径（mm） |
DN40-DN300 |
||
|
压力等级（MPa） |
1.0MPa、1.6MPa(按公称通径分) |
||
|
衬里材料 |
橡胶 |
||
|
电导率 |
≥20μs/cm |
||
|
电极材质 |
316L不锈钢 |
||
|
防护等级 |
IP68 |
||
|
温度 |
介质温度：0℃～+60℃ |
||
|
环境温度：-25℃～+55℃ |
|||
|
存储温度：10℃～+30℃ |
|||
|
外壳材料 |
304不锈钢 |
||
|
转换器 |
|
|
|
|
防护等级 |
IP68 |
||
|
测量范围 |
5mm/s至±15m/s连续可测 |
||
|
测量准确度 |
2级；1级，执行标准GB/T778-2018 |
||
|
供电电源 |
电池 |
||
|
内置锂电池寿命 |
通讯电池：1.5年～6年（实验室内测试结果，会因环境和温度变化，受通信方式和频率影响） |
||
|
通讯方式 |
RS485、NB-IoT、4G等通讯方式 |
||
|
显示方式 |
显示瞬时流量，正累积流量，负累积流量，净累积流量等 |
||
|
显示和控制 |
数据可通过四个光电按键输入，十位显示累计流量，五位显示瞬时流量 |
||
|
可自动调节准确度，可显示仪表诊断及报警状态，用户密码控制，菜单式设置参数 |
|||
|
报警功能 |
报警状态显示，传感器故障，转换器故障，电池欠压，空管，测量状态报警，输出报警等 |
||
|
压力传感器 |
|||
|
压力范围 |
0MPa-1.6MPa |
||
|
环境温度 |
-25℃-70℃ |
||
|
响应时间 |
2ms |
||
|
准确度 |
±0.3%fs |
||
|
外壳 |
304不锈钢 |
||
|
说明 |
应避免引压管内水结冰损坏压力传感器，北方地区要做好保温措施 |
||
|
连接螺纹尺寸 |
G1/4 |
||
与同类产品对比
|
产品名称 |
电磁水表 |
超声波水表 |
机械水表 |
说明 |
|
始动流量 |
低 |
低 |
高 |
"高";代表小流量无法计量 |
|
流量范围 |
宽 |
宽 |
窄 |
"窄"代表小流量计量不准 |
|
长期测量准确度 |
稳定 |
换能器疲劳 |
磨损 |
"换能器疲劳""磨损"代表长期运行容易出现负偏差 |
|
长期可靠性 |
高 |
较高 |
较低 |
"较低"代表容易出现故障 |
|
气泡对测量准确度影响 |
较小 |
较大 |
较小 |
"较大"代表影响计量准确度 |
|
直管段要求 |
极低 |
较高 |
较高 |
"较高"代表当直管段不够时影响测量准确度 |
|
远传数据 |
准确 |
准确 |
可能误读 |
"误读"代表读取的数据可能与实际不符 |
|
功耗 |
较高 |
较低 |
基本不需要供电 |
"较低"代表锂电池寿命相对较长 |
|
可靠性 |
高 |
较高 |
较低 |
"较低"代表容易出现故障 |
|
价格 |
高 |
较高 |
较低 |
|
-
