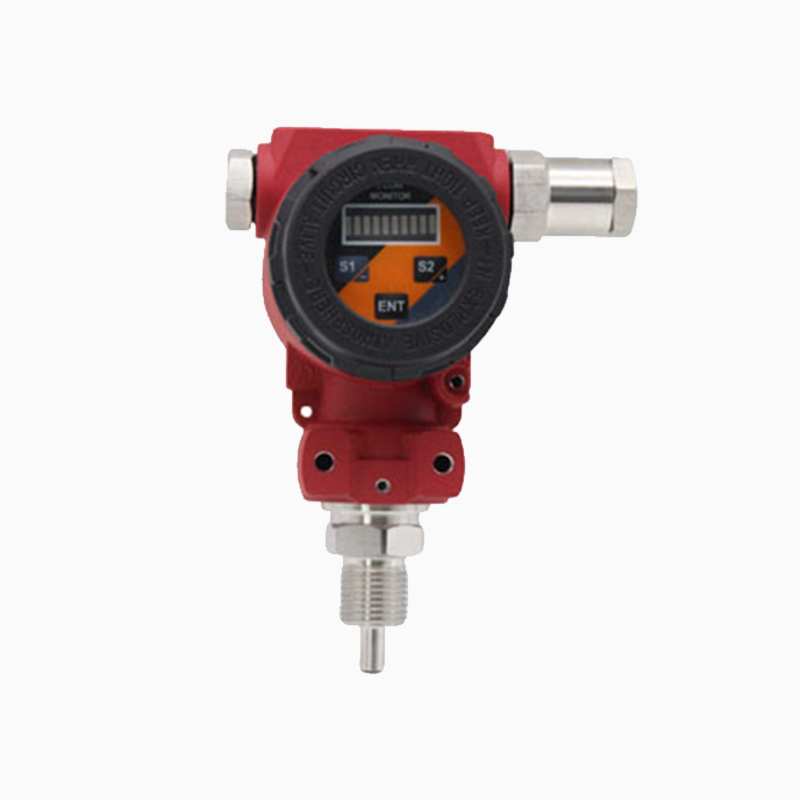

智能热式流量开关
流量开关智能热式
适用范围
可应用于气体，液体，切割液，润滑油等领域
产品优势
无活动部件，免维护；安装方便，一种型号适用于多种管径要求；
开关量连续调节，极低的压力损失；
结构紧凑，LED显示流动趋势及开关状态。
产品概述
智能型热式流量开关主要是在水、气、油等介质管路中在线或者插入式安装监控水系统中水流量的大小。在水流量高于或者低于某一个设定点时，触发输出报警信号传递给机组，系统获取信号后即可作出相应的指示动作，避免或减少主机“干烧”。热式流量开关基于热式原理,在封闭的探头内包含两个电阻，其中一个被加热作为探测电阻，另一个未被加热作为基准电阻,当有介质流动时，感热传感器所接收到的热量将随介质的流速变化而变化，感热传感器将这温差信号转化成电信号，在流速达到某设定点时，热式流量开关输出开关量信号。
产品特点
1、无活动部件，免维护；2、安装方便，一种型号适用于多种管径要求；
3、开关量连续调节，极低的压力损失；
4、结构紧凑，LED显示流动趋势及开关状态。
技术参数
|
插入式设定范围 |
1---150cm/s（水）3---300cm/s（油），20---3000cm/s（空气） |
|
信号输出 |
PNP、NPN、继电器 |
|
供电 |
24V±20%DC |
|
接通电源 |
最大400mA（PNP或NPN型）最大1A@36VAC/DC（继电器型） |
|
空载电流 |
最大80mA |
|
设定方式 |
电位器设定 |
|
耐压范围 |
100bar |
|
介质温度变化 |
≤4℃/s |
|
响应时间 |
1…13s，典型值2s |
|
初始化时间 |
约8s |
|
电气保护 |
反相，短路，过载保护 |
|
防护等级 |
IP67 |
|
介质温度 |
-20…90℃ 环境温度：-20…80℃ 储存温度：-20…80℃ |
|
材质 |
探头：不锈钢， 外壳：不锈钢/铸铝 |
|
测量精度 |
±2% |
