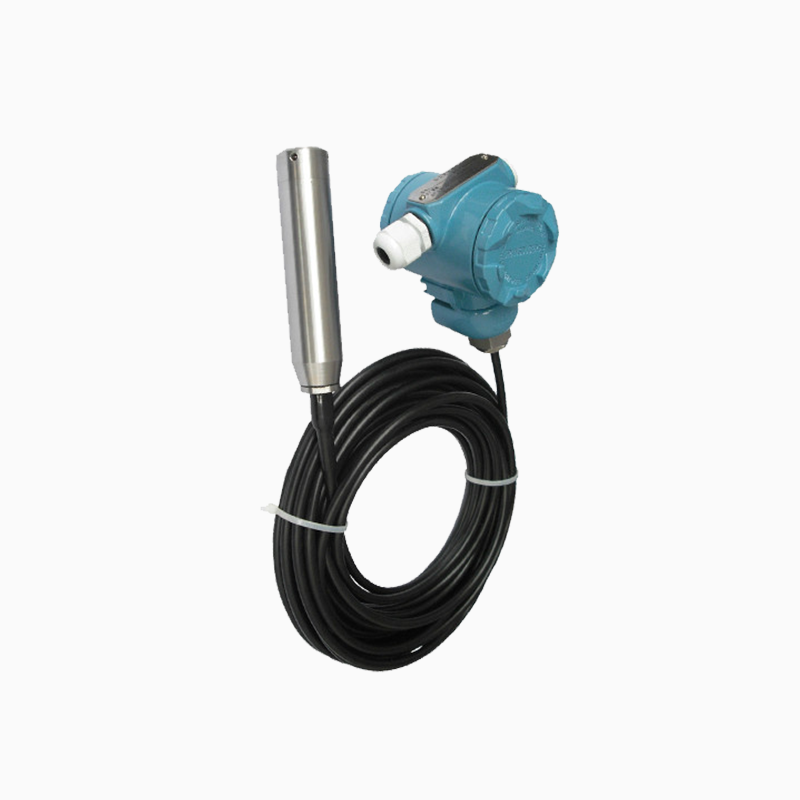

投入式液位变送器
适用范围
产品优势
2、不受介质起泡、沉积等影响；
3、具有良好的抗干扰、防雷电能力；
4、具有电源反极性保护及过载限流保护；
5、新型材料不易疲劳磨损，抗振动、冲击、过载能力强。
产品概述
投入式液位变送器采用进口传感芯片，经过精密温度补偿，并增加了变送电路，使变送器具有4-20mA标准信号输出，可直接与A/D采集系统连接；变送器电路部分选用元器件，具有反向极性保护，并采用旁路电容滤波和屏蔽措施，使变送器具有防电磁/射频干扰功能；可选的现场显示方式使观察更方便于工作。投入式液位变送器是基于所测液体静压与该液体高度成正比的原理，采用扩散硅或陶瓷敏感元件的压阻效应，将静压转成电信号。经过温度补偿和线性校正。转换成4-20mADC标准电流信号输出。
产品特点
1、固态结构，无可动部件，高可靠性，使用寿命长；2、不受介质起泡、沉积等影响；
3、具有良好的抗干扰、防雷电能力；
4、具有电源反极性保护及过载限流保护；
5、新型材料不易疲劳磨损，抗振动、冲击、过载能力强。
技术参数
|
量程 |
揽式：0～0.2m至0～200m 杆式：0～0.2至0～3m 防腐：0～0.5m至0～20m内各量程 |
|
精度 |
0.5FS(标准型); 0.2FS; 1.0FS |
|
压力过载 |
200 |
|
防护等级 |
IP65 |
|
供电电源 |
24VDC(15～36VDC) |
|
输出 |
4～20mA，1～5V,0-10V，0.5-4.5V，hart协议，RS485协议 |
|
温度漂移 |
-10℃～50℃ <0.5FS ；-20℃～85℃ <1.0FS |
|
绝缘电阻 |
500VDC时>100MΩ |
|
抗电磁/射频干扰 |
30V/m,10KHz至500MHz |
|
长期稳定性 |
年漂移＜±0.3％ |
|
补偿温度 |
0℃～50℃ |
|
工作温度 |
0℃～70℃ |
|
存储温度 |
-40～100℃ |
|
抗冲击/振动 |
200HZG为0.01FS，年稳定性优于0.1。 |
|
传压膜片材料 |
316不锈钢，96氧化铝陶瓷，扩散硅 |
|
探头壳体材料 |
1Cr18Ni9Ti，PTFE（聚四氟乙烯） |
|
电缆护套材料 |
聚乙烯或聚酰胺 |
|
密封材料 |
丁腈橡胶，氟素橡胶 |
|
测量介质 |
与以上村料兼容的液体介质 |
|
接线盒外壳材料 |
压铸合金铝，表面环氧喷涂 |
|
防爆 |
Ex IaII CT6(无显示型) Ex IaII BT4(C,B型) |
