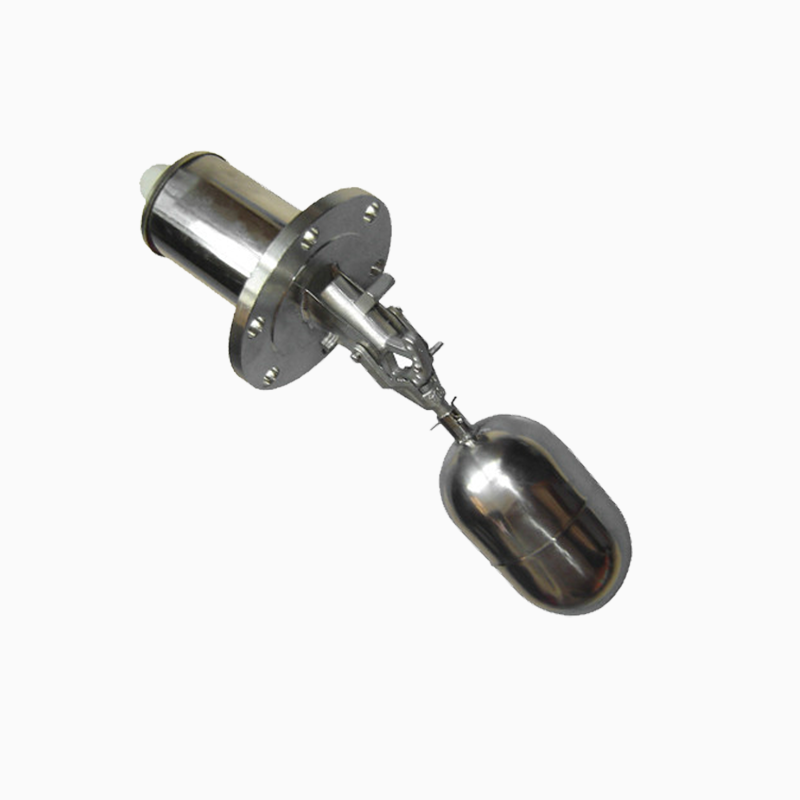

侧装浮球开关
液位开关侧装浮球开关物位仪表
适用范围
主要适用于多种工况条件下，液体液位高度的控制
产品优势
1、既可水平安装于桶槽侧壁，也可垂直安装在桶槽顶部；
2、220VAC，24VDC电路均可使用；
3、控制部分与被测液体介质完全隔离；
4、多种材质，多种连接方式可满足不同环境需求；
5、体积轻巧（小巧型），工作寿命长。
2、220VAC，24VDC电路均可使用；
3、控制部分与被测液体介质完全隔离；
4、多种材质，多种连接方式可满足不同环境需求；
5、体积轻巧（小巧型），工作寿命长。
产品概述
侧装浮球开关是利用浮球受液体浮力而随液位上升或下降到与水平面约20度时，在杠杆作用下臂端随之摆动，从而驱动接线盒内的微动开关接通或断开。
侧装浮球开关在实际工作中，当浮球因浮力作用而上下运动时，接线盒内的磁簧开关受到臂端磁铁影响，而作"NC"接点与"NO"接点之互换。同样地原理运用在微动开关装置上，微动开关前之磁铁和臂端磁铁作互斥运动而推压微动开关，造成"NC"和"NO"动作。
产品特点
1、既可水平安装于桶槽侧壁，也可垂直安装在桶槽顶部；
2、220VAC，24VDC电路均可使用；
3、控制部分与被测液体介质完全隔离；
4、多种材质，多种连接方式可满足不同环境需求；
5、体积轻巧（小巧型），工作寿命长。
产品概述
侧装浮球开关是利用浮球受液体浮力而随液位上升或下降到与水平面约20度时，在杠杆作用下臂端随之摆动，从而驱动接线盒内的微动开关接通或断开。侧装浮球开关在实际工作中，当浮球因浮力作用而上下运动时，接线盒内的磁簧开关受到臂端磁铁影响，而作"NC"接点与"NO"接点之互换。同样地原理运用在微动开关装置上，微动开关前之磁铁和臂端磁铁作互斥运动而推压微动开关，造成"NC"和"NO"动作。
产品特点
1、既可水平安装于桶槽侧壁，也可垂直安装在桶槽顶部；2、220VAC，24VDC电路均可使用；
3、控制部分与被测液体介质完全隔离；
4、多种材质，多种连接方式可满足不同环境需求；
5、体积轻巧（小巧型），工作寿命长。
技术参数
|
最大压力 |
标准型：10 Mpa；小巧型：10bar |
|
介质温度 |
最大350℃ |
|
介质密度 |
≥0.75g/cm3 |
|
输出信号 |
开关量输出 |
|
触点容量 |
小巧型：220VAC，5A，SPDT；标准型：220VAC，5A，SPDT； 高温型：220VAC，1A，SPDT；高温散热型：220VAC，5A，SPDT； 防腐型：220VAC，5A，SPDT |
|
防护等级 |
IP65 |
|
防爆等级 |
Ex dII BT6,Ex dII CT6 |
|
表体材料 |
SUS304，SUS316，PP多种可选 |
|
过程连接 |
螺纹连接或法兰连接可选 |
