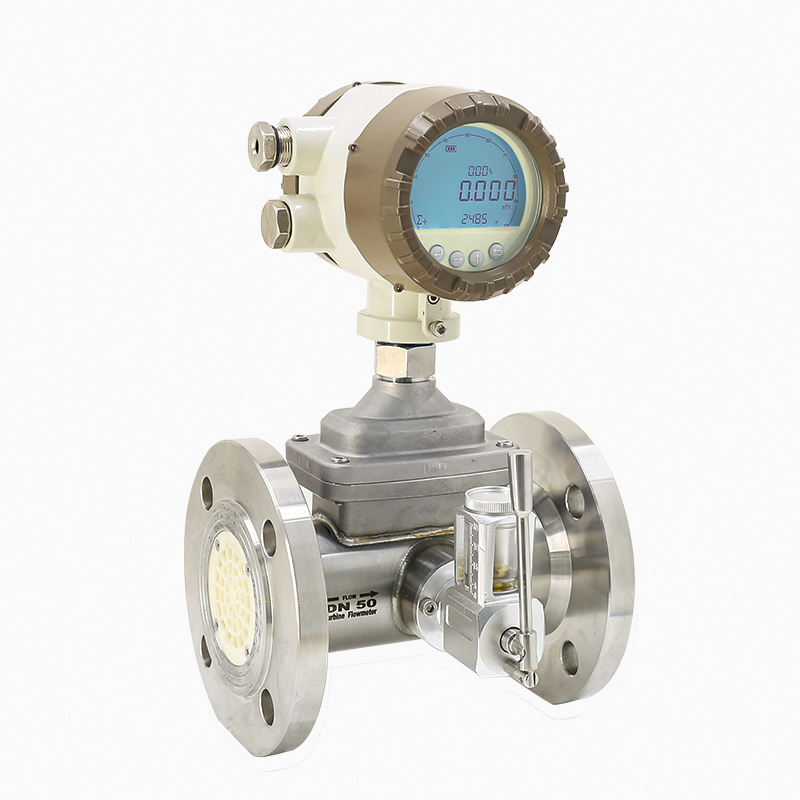

LWQ-ES型气体涡轮流量计
适用范围
广泛用于石油、化工、电力、治金工业与锅炉等燃气计量和城市天然气、燃气调压站计量
及燃气贸易计量
产品优势
• 准确度高，可达 1.0 级;
• 重复性可达 0.15%R；
• 仪表具有本安和隔爆功能，防护等级为 IP65；
• 抗杂质能力强，精度高，压损低、互换性好；
产品概述
LWQ-ES型智能气体涡轮流量计集气体涡轮流量传感器与流量积算仪于一体，主要性能指标达到国际先进水平，是石油、化工、电力、治金工业与锅炉等燃气计量和城市天然气、燃气调压站计量及燃气贸易计量的理想仪表。产品特点
• 计量范围宽，产品型号齐全，从 DN25-DN400 口径；• 准确度高，可达 1.0 级，重复性可达 0.15%R；
• 仪表具有本安和隔爆功能，防护等级为 Ip65；
• 具有实时数据存储功能，可防止仪表突然掉电时数据丢失，在停电状态下，内部数据可长期性保存；
• 可拆卸式全封闭机芯(专利号:ZL201420591807.2)结构，抗杂质能力强，精度高，压损低、互换性好；
• 进口仪表专用精密轴承，耐磨性好，稳定程度高，同时提高了仪表的下限灵敏度，降低了始动流量；
• 具有脉冲信号、4-20mA 信号输出，配有 RS485(MODBUS-RTU 协议)通讯输出，同时还有IC卡信号输出，可与IC卡预付费系统配套使用，便于贸易结算；
技术参数
|
被测介质 |
天然气、丙烷、丁烷、二氧化碳、氮气等非腐蚀性、中低流速气体介质 |
|
执行标准 |
GB/T18940-2003《封闭管道中气体流量的测量-涡轮流量计》 |
|
检定规程 |
JJG 1037-2008《涡轮流量计检定规程》 |
|
公称通径 |
DN25~DN400 |
|
连接方式 |
法兰连接 |
|
准确度等级 |
1.5、1.0 |
|
量程比 |
1:10 ；1:20 ；1:30 |
|
仪表材质 |
表体：铸铝合金 |
|
使用条件 |
介质温度：-30℃～+80℃ |
|
工作电源 |
A.外电源：DC 24V |
|
信号输出 |
4-20mA输出、RS485输出、当量输出 |
|
通讯输出 |
RS485通讯 |
|
信号接线口 |
M20*1.5内螺纹（NPT螺纹需订制） |
|
防爆等级 |
Ex ia ⅡC T4 Ga（本安型）（证书号：CE22.7257X） |
|
防护等级 |
IP65 |
流量范围
| 公称通径(mm) | 型号规格 | 量程范围（m3/h） | 准确度等级*1 | 始动流量（m3/h） | 最大压损（kPa） |
| DN25 | S | 4～40 | 1.5、1.0 | ≤1.3 | 1.5 |
| DN40 | S | 6～65 | ≤1.3 | 1.5 | |
| DN50 | S1 | 7～70 | ≤1.3 | 0.5 | |
| S2 | 10～100 | ≤1.6 | 1 | ||
| S3 | 16～160 | ≤2.4 | 1 | ||
| DN65 | S | 13～250 | ≤2.4 | 1 | |
| DN80 | S1 | 13～250 | ≤3.0 | 1 | |
| S2 | 20～400 | ≤5.0 | 1.5 | ||
| DN100 | S1 | 20～400 | ≤4.2 | 1 | |
| S2 | 32～650 | ≤6.7 | 1.5 | ||
| DN150 | S1 | 32～650 | ≤10.0 | 1 | |
| S2 | 50～1000 | ≤11.0 | 2 | ||
| S3 | 80～1600 | ≤12.0 | 2 | ||
| DN200 | S1 | 80～1600 | - | - | |
| S2 | 130～2500 | - | - | ||
| DN250 | S1 | 130～2500 | - | - | |
| S2 | 200～4000 | - | - | ||
| DN300 | S | 320～6500 | - | - | |
| DN350 | S | 400～8000 | - | - | |
| DN400 | S | 650～13000 | - | - |
-
