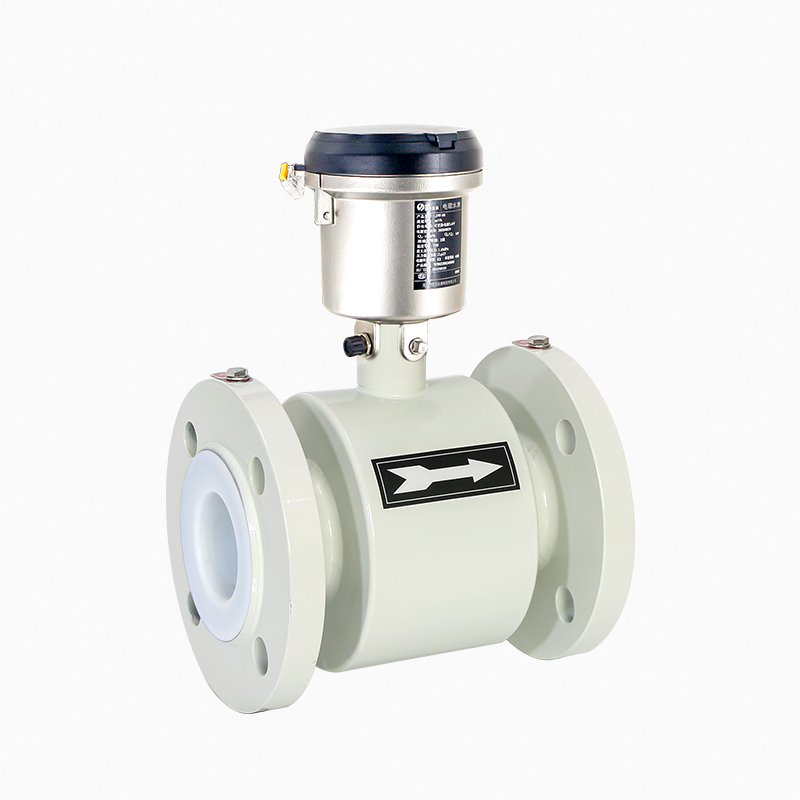

LDG系列电池供电型电磁流量计

电池供电型电磁流量计液体流量计

适用范围

广泛应用电力、冶金、化工、石油、石化、市政、环保、食品加工和医药等行业

产品优势

• 测量不受流体密度、粘度、温度和压力变化的影响；
• 准确度等级高，可达0.2级；
• 测量重复性好，重复性可达 0.03%；
• 口径涵盖范围广，DN4~DN2000；
• 耐腐蚀，可测绝大多数腐蚀性导电液体；

• 多种当量、频率、电流及RS485通讯接口并有 HART、PROFIBUS、FF等总线协

和GPRS、NB、4G等无线通讯方式可选配。

产品概述

LDG系列电池供电型电磁流量计是一款专用于市政供水行业水厂源水计量、出厂水量计量的专业化表具。该产品严格执行JB/T 9248—2015《电磁流量计》生产标准。该产品具备独立供电系统，在无法提供外部供电的安装场所可直接使用。其具备数据无线远传功能，便于水厂工作人员在具备网络条件的办公地点随时查询流量数据。

产品特点

● 具备自身独立供电系统，可在无外部电源的条件下进行工作;
● 通讯方式 RS485、NB-IoT、4G
● 远传数据接口对外开放，可与任意平台进行数据对接，避免数据孤岛产生;
● 潜水型设计，可安装在浸泡环境中长时间正常工作;经过严格电磁兼容环境测试
● 经过严格电磁兼容环境测试，可安装在各类工商业恶劣环境现场;具备双向计量功能
● 具备双向计量功能，可精准测量管道回流;

技术参数

执行标准	电磁流量计（JB/T 9248-2015）
公称通经（mm）（特殊规格可定制）	管道式四氟衬里：DN15-DN2000
	管道式橡胶衬里：DN65-DN2000
	管道式F46衬里：DN4-DN600
流量测量	正向流量，反向流量
重复性误差	准确度等级绝对值的1/3
准确度等级	0.5，1.0
被测介质温度	常规橡胶衬里：-20～+60℃
	聚四氟乙烯衬里：-30～+120℃
	高温型四氟衬里：-20～+160℃
额定工作压力（高压可定制）	DN15～DN25≤4.0MPa
	DN32～DN300≤1.6MPa
	DN350～DN800≤1.0MPa
	DN800～DN2000≤0.6MPa
流速范围	0.1-10m/s
电导率范围	被测流体电导率≥20μs/cm
信号输出	4-20mA、脉冲；
通讯输出	RS485、Hart、GPRS
供电电源	220V AC、 24V DC、电池
要求直管段长度	上游≥5DN，下游≥2DN
连接方式	法兰连接，法兰执行标准：GB/T 9119-2010
防护等级	IP65，订制可达IP68
环境温度	-10～+60℃
相对湿度	5%～95%
消耗总功率	小于20W
