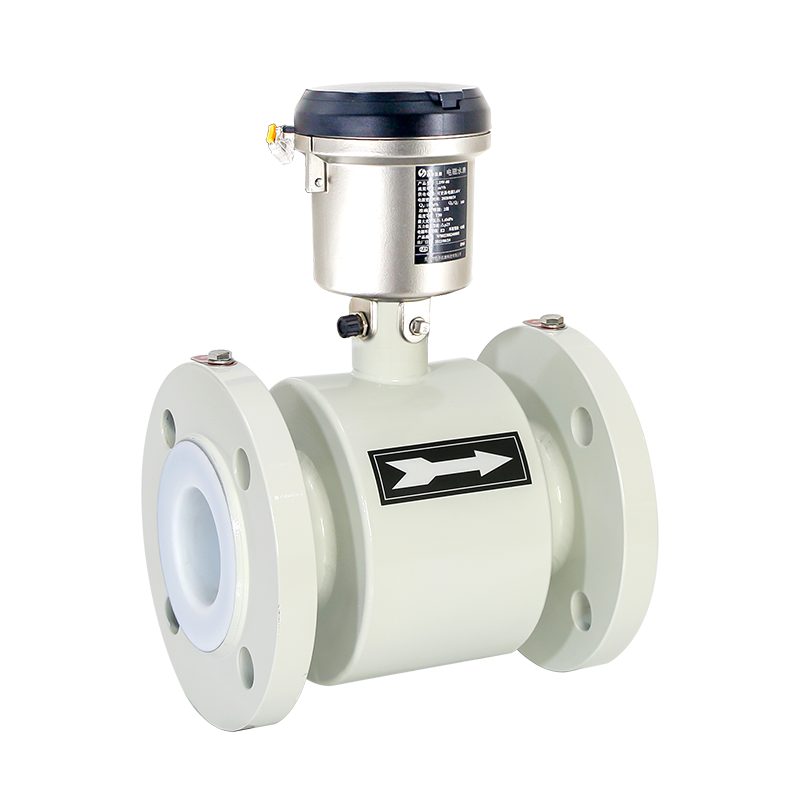

LDG系列卫生型电磁流量计

卫生型316L食品级高精度

适用范围

广泛应用于矿泉水、酱油、果酱、啤酒、果汁、米酒、牛奶等食品的生产制造过程

及卫生、化工等领域

产品优势

• 测量不受流体密度、粘度、温度和压力变化的影响；
• 准确度等级高，可达0.2级；
• 测量重复性好，重复性可达 0.03%；
• 口径涵盖范围广，DN4~DN2000；
• 几乎无压损，无阻流部件；

产品概述

LDG一体(分体)型电磁流量计是依据法拉第电磁感应定律的工作原理来测量导电液体体积流量的仪表，是流体力学和电磁学结合的产物。即导电液体在磁场中切割磁力线运动时在其两端产生感应电动势。
LDG一体(分体)型电磁流量计由流量传感器和转换器两大部分组成。测量管上下装有励磁线圈，通励磁电流后产生的磁场穿过测量管，一对信号电极装在测量管内壁与液体相接触，产生感应电势，将流量信号传送到转换器。
此系列电磁流量计是在LDG系列电磁流量计基础上更新的一款新型电磁流量计。无论是在外观和组装方式，还是在内部结构，都做了新的突破，确保了产品的高精度、高稳定性和一致性。在电力、冶金、化工、石油、石化、市政、环保、食品加工和医药等行业得到广泛应用。

产品特点

• 测量不受流体密度、粘度、温度和压力变化的影响；
• 准确度等级高，可达0.2级；
• 测量重复性好，重复性可达 0.03%；
• 口径涵盖范围广，DN4~DN2000；
• 几乎无压损，无阻流部件；
• 耐腐蚀，可测绝大多数腐蚀性导电液体；
• 多种信号输出，当量、频率、电流及RS485通讯接口并有 HART、PROFIBUS、FF等总线协和GPRS、NB、4G等无线通讯方式可选配。

技术参数

执行标准	电磁流量计（JB/T 9248-2015）
公称通经（mm）（特殊规格可定制）	螺纹连接型，外螺纹连接，DN15~DN50
	法兰连接型，法兰对接，DN4~DN2000
	卡箍连接型，卡箍连接，DN15~DN100
流量测量	正向流量，反向流量
重复性误差	优于准确度等级最大允许误差绝对值的1/3
准确度等级	0.2，0.5，1.0
衬里耐温	PTFE/PFA：-30°C~+150°C，分体型；-30°~+80℃，一体型
	F46：-30°C~+100℃，分体型；-30℃~+80℃，一体型
	氯丁橡胶:-15℃~+60°C
	聚氨酯:-15°C~+60°C
流速范围	0.1-10m/s
电导率范围	被测流体电导率≥5μs/cm
信号输出	当量或频率、4-20mA
通讯输出	RS485、HART、NB-IoT或4G等
供电电源	DC24V(9V~36V)、AC220V(90V~250V)或锂电池3.6V
要求直管段长度	上游≥5DN，下游≥2DN
电缆入口	标准:M20x1.5(6mm~10mm);防爆型:M20x1.5(6mm~10mm)
防护等级	IP65，订制可达IP68
环境温度	-20℃～+55℃
相对湿度	5%～95%
防爆等级	不防爆或隔爆(ExdibqlBCT6 Gb)
