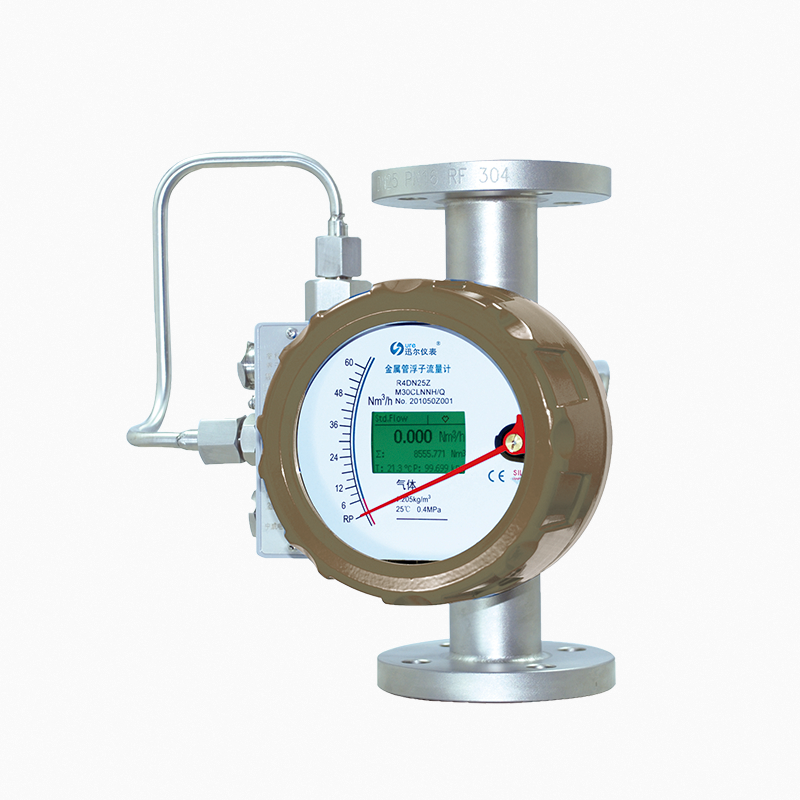

SH250系列金属管浮子流量计
适用范围
产品优势
● 量程比较宽：标准型-10:1，特殊型-20:1；
● 反应灵敏，示值清晰，近似线性刻度；
● 可测腐蚀性介质流量；
● 结构简单，使用维护方便；
产品概述
SH250系列金属管浮子流量计是采用可变面积式测量原理，用于连续测量封闭管道中的液体和气体的体积流量。金属管浮子流量计具有结构坚固可靠、使用温度范围广、准确度高、价格便宜，能使用多种场合的流量测量等特点。本系列为现场智能指示型，有下进上出、左进右出和下进侧出三种安装形式。可广泛用于国防、化工、石油、冶金、电力、环保、医药和轻工业等部门的液体、气体流量测量。产品特点
•适用于中小口径中低流量测量，特别擅长低流速小流量测量；•量程比较宽：标准型-10:1，特殊型-20:1 ;
•反应灵敏，示值清晰，近似线性刻度;
•可测腐蚀性介质流量；
•结构简单，使用维护方便;
•价格相对便宜；
技术参数
|
测量范围 |
水：2.5～100000L/h |
|
空气：0.07～3000m3/h |
|
|
量程比 |
10:1（DN≤100mm） |
|
5:1 （DN≤100mm） |
|
|
准确度等级 |
1.0、1.5 |
|
工作压力 |
DN15、DN25、DN40、DN50～4.0MPa |
|
DN80、DN100、DN150～1.6MPa |
|
|
介质温度 |
普通型：-40℃～100℃ |
|
高温型：-80℃～250℃ |
|
|
内衬F46氟塑料：-40℃～+80℃，内衬PFTE-40℃～+120℃ |
|
|
环境温度 |
指针式：-40℃～+65℃ |
|
智能型：-25℃～+65℃ |
|
|
连接方式 |
法兰连接、螺纹连接、卡箍连接 |
|
电气接口 |
M20×1.5（订制要求可做） |
|
防护等级 |
IP65 |
|
防爆等级 |
本安：ExibIICT4 隔爆：ExdIIBT4 |
|
介质粘度 |
DN15≤5Mpa.s DN25～150≤5Mpa.s |
|
工作电源 |
3.6V锂电池1节，可使用一年 |
|
+24VDC，纹波≤5% |
|
|
测量管材质 |
304不锈钢 316不锈钢，304或316L不锈钢内衬FTFE或F46 |
|
浮子材质 |
304或316（不锈钢）；FTFE或F46 |
-
