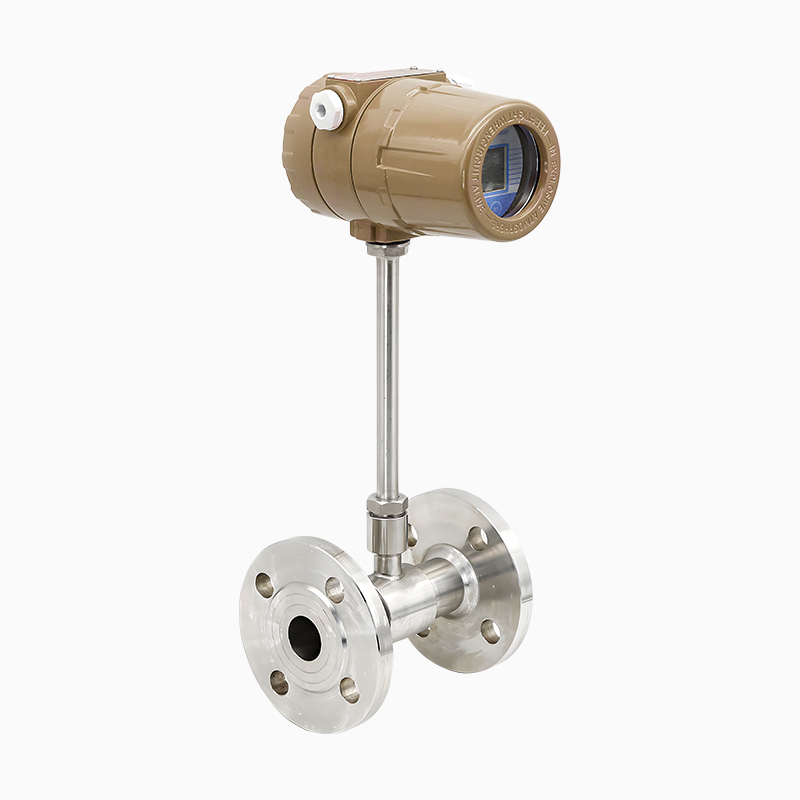

SFMT系列热式质量流量计
质量流量计热式质量流量计气体计量
适用范围
具有压损低,流量范围度大,高精度、高重复性和高可靠性,无可动部件
以及可用于低气体流量监测和控制等特点
产品优势
• 对气体流量测量无需温度和压力补偿;
• 宽量程比100：1，小流量、灵敏度大；
• 传感器无活动部件，压损小，重复性好；
• 精度 ±1.5%FS，满量程的1.5%误差；
• 流量非线性关系，是指数关系；
• 抗震性能好，测量精度不受振动影响;
• 宽量程比100：1，小流量、灵敏度大；
• 传感器无活动部件，压损小，重复性好；
• 精度 ±1.5%FS，满量程的1.5%误差；
• 流量非线性关系，是指数关系；
• 抗震性能好，测量精度不受振动影响;
产品概述
热式气体质量流量计是利用流体流过外热源加热的管道时，产生的温度场变化来测量流体质量流量，或利用加热流体时，流体温度上升某一值所需的能量与流体质量之间的关系，来测量流体质量流量的一种流量仪表。无需压力温度补偿，就能方便地检测在管道中流动的天然气、空气、氢气、氧气、氯气、氦气、氩气、氨气、沼气、煤烟道气和除乙炔气等气体的质量流量。产品特点
• 对气体流量测量无需温度和压力补偿;• 宽量程比100：1，小流量、灵敏度大；
• 传感器无活动部件，压损小，重复性好；
• 精度 ±1.5%FS，满量程的1.5%误差；
• 流量非线性关系，是指数关系；
• 抗震性能好，测量精度不受振动影响;
技术参数
| 测量流速范围 |
常规：0.56~56 Nm/s，最大流速可扩展至100Nm/s(量程宽展可协商订货) |
| 准确度等级 |
±（1.5+0.5FS）% |
| 传感器形式 |
法兰式；螺纹式；插入式 |
| 公称通径 | 1) 法兰式 DN25～DN150 ； 2）螺纹式 DN25～DN50 ； 3）插入式 DN125～DN5000 |
| 测量介质 |
单组分或组分稳定的混合干气体（乙炔气、氢气除外） |
| 工作温度 |
-10℃～+100℃（低温型）；-10℃～+200℃（高温型） |
| 工作压力 |
P2=1.6MPa(标配) DN125～DN5000 插入式 P2=1.6MPa(标配) DN25～DN150 法兰式； DN25～DN50 螺纹式 P3=2.5MPa(特制) DN25～DN100 法兰式 P4=4.0MPa(特制) DN25～DN100 法兰式 |
| 供电电源 |
DC24V、AC220V；功率：50W |
| 响应速度 | 1S |
| 信号输出 |
4线制4～20mA（光电隔离，最大负载500Ω）、脉冲、RS485（光电隔离）、HART协议(特殊定) |
| 显示内容 | 质量流量、标况体积流量、累积流量、标准流速等 |
| 传感器防护等级 | IP65 |
|
防爆等级 |
Ex d IIC T6 Gb |
|
表头指示 |
标况体积瞬时流量、累积量、标准流速、电流输出值等 |
| 探头材质 | 316、HC（腐蚀）、陶瓷（高温） |
| 传感器材质 | 304不锈钢、316不锈钢 |
|
报警输出 |
1-2路继电器常开触点、（10A/220V/AC、5A/30V/DC） |
-
