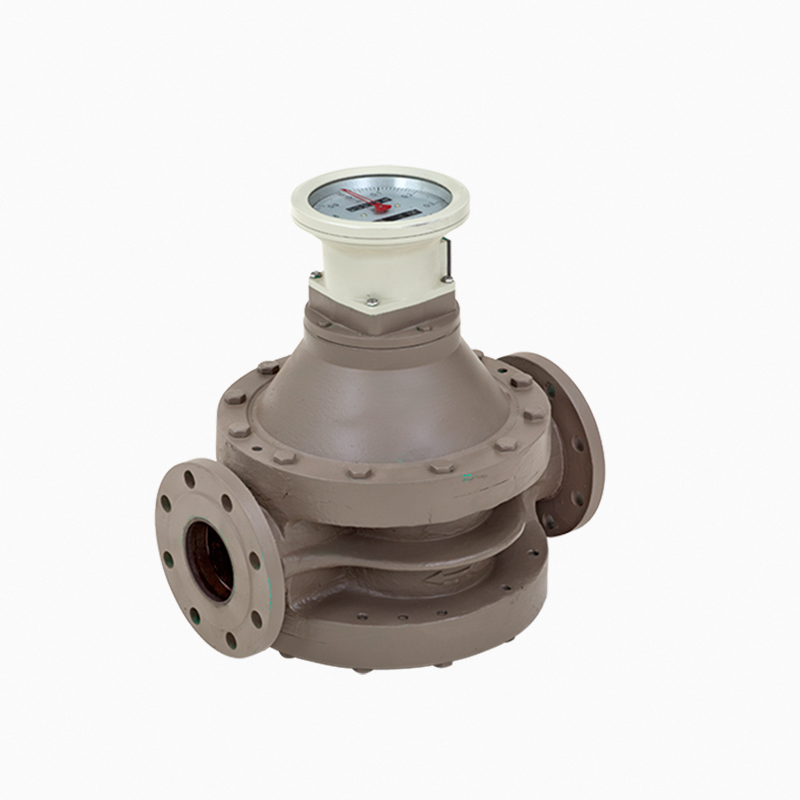

LC型椭圆齿轮流量计
适用范围
产品优势
● 螺旋转子转动均匀，震动小，寿命长；
● 结构简单、外形尺寸小、重量轻；
● 安装容易，表前不需要安装直管段；
产品概述
LC系列椭圆齿轮流量计系直读累积式仪表，是计量流经管道内液体流量总和的容积式流量计。可广泛用于石油、化工、医药卫生等部门的流量测量。产品特点
•测量准确度高、流量范围宽、重复性好；•螺旋转子转动均匀，震动小，寿命长；
•结构简单、外形尺寸小、重量轻；
•安装容易，表前不需要安装直管段；
| 公称通径（mm） |
仪表材质 |
不同粘度下测量范围（m3/h） |
耐压等级MPa |
||
|
0.8～2MPa.s |
2～8MPa.s |
8～200MPa.s |
|||
|
DN15 |
铸铁/铸钢 |
0.45～1.35 |
0.36～1.35 |
0.18～1.35 |
1.6 / 6.4 |
|
DN20 |
铸铁/铸钢 |
0.9～2.7 |
0.48～2.7 |
0.36～2.7 |
1.6 / 6.4 |
|
DN25 |
铸铁/铸钢 |
1.8～5.4 |
0.96～5.4 |
0.27～5.4 |
1.6 / 6.4 |
|
DN40 |
铸铁/铸钢 |
3.6～13.5 |
2.4～13.5 |
1.8～13.5 |
1.6 / 6.4 |
|
DN50 |
铸铁/铸钢 |
5.8～21.6 |
3.6～21.6 |
2.9～21.6 |
1.6 / 6.4 |
|
DN65 |
铸铁 |
9.6～36 |
6～36 |
4.8～36 |
1.6 / 6.4 |
|
DN80 |
铸铁/铸钢 |
15～54 |
9.6～54 |
7.2～54 |
1.6 / 2.5 |
|
DN100 |
铸铁/铸钢 |
24～90 |
22～90 |
12～90 |
1.6 / 2.5 |
高粘度型椭圆齿轮流量计测量范围及工作压力
| 公称通径（mm） |
仪表材质 |
测量范围（m3/h） |
耐压等级MPa |
|
DN10 |
铸铁 |
0.02～0.2 |
1.6 / 6.4 |
|
DN15 |
铸铁/铸钢 |
0.075～0.75 |
1.6 / 6.4 |
|
DN20 |
铸铁/铸钢 |
0.15～1.5 |
1.6 / 6.4 |
|
DN25 |
铸铁/铸钢 |
0.3～3 |
1.6 / 6.4 |
|
DN40 |
铸铁/铸钢 |
0.75～7.5 |
1.6 / 6.4 |
|
DN50 |
铸铁/铸钢 |
1.2～12 |
1.6 / 6.4 |
|
DN65 |
铸铁 |
2～20 |
1.6 / 6.4 |
|
DN80 |
铸铁/铸钢 |
3～30 |
1.6 / 6.4 |
|
DN100 |
铸铁/铸钢 |
5～50 |
1.6 / 6.4 |
|
DN150 |
铸铁/铸钢 |
9.5～95 |
1.6 / 2.5 |
|
DN200 |
铸铁/铸钢 |
17.4～174 |
1.6 / 2.5 |
|
适用条件：
|
|||
