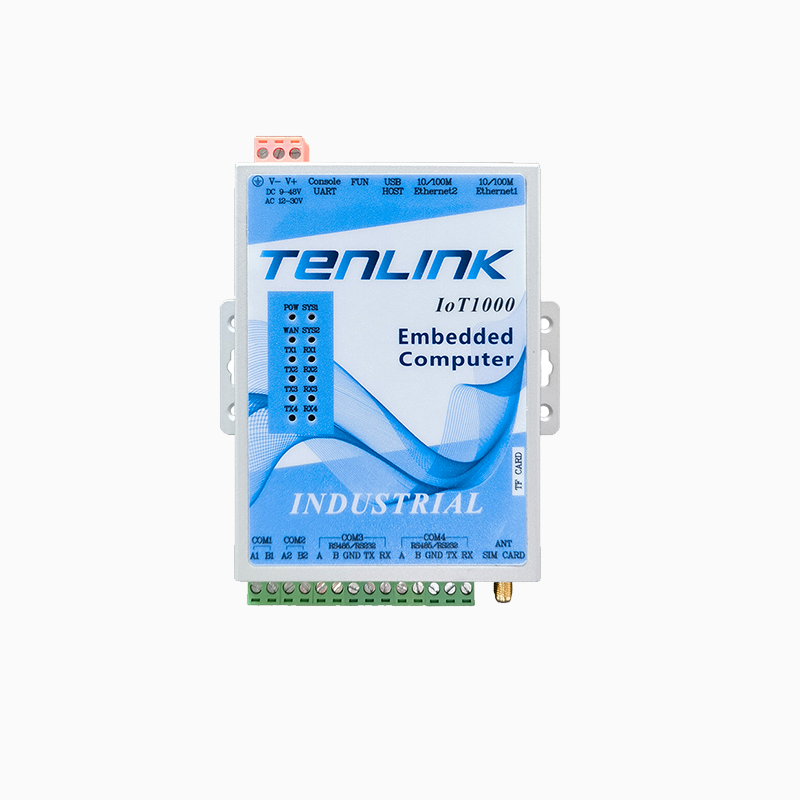

IoT 1000 智能网关

IoT 1000 智能网关智能网关智慧云

适用范围

在传统现场上云改造场景中，物联网网关起到连接传感器和云平台的桥梁作用

产品优势

•制造业：可以利用物联网网关实现设备监控、远程维护和生产优化
•能源行业：可以使用物联网网关实现能源监测和管理
•轨道交通行业：可以通过物联网网关实现各类环境数据采集

•制造业：可以利用物联网网关实现设备监控、远程维护和生产优化

•能源行业：可以使用物联网网关实现能源监测和管理

•轨道交通行业：可以通过物联网网关实现各类环境数据采集

•设备接线。IOT 1000可以通过串口（如RS-485或RS-232）,经数据信号线连接传统控制器的通讯口，通过相应的通信协议与控制器进行通信

•配置南向通讯。在低代码平台上配置控制逻辑，定义相应的数据通信格式

•配置北向通讯。北向传输协议选择常用的物联网通信协议MQTT，用于将数据传输到云平台

•在工业自动化领域，IOT 1000可以安装PLC编程软件，实现对生产线的自动化控制和监控

•在智能建筑领域，物联网网关可以安装楼宇管理软件，实现对建筑设备的集中控制和管理

•在智能农业领域，物联网网关可以安装农业管理软件，实现对农田灌溉和气候条件的监控和调控

IOT 1000硬件参数
CPU	4核A9,主频最高为1.4GHz
内存	512MByte DDR3 高性能内存
存储	MLC eMMC 板载为8GByte eMMC
网口	2个100M/10M以太网接口支持AUTO MDI/MDIX 双级抗雷防护： l支持GB/T 17626.5-2008标准中10/700uS测试的3级2KV防护 l±15kV Human Body Model l±15kV IEC61000-4-2 Air Discharge
RS485接口	4个全隔离RS485接口（支持收发数据指示灯）RS485采用三级防护： l支持GB/T 17626.5-2008标准中10/700uS测试的最高等级4KV防护 l±15kV Human Body Model l±15kV IEC61000-4-2 Air Discharge
RS232接口	2个全隔离RS232接口(RS232接口与COM3、COM4 RS485为复用关系)： l±15kV Human Body Model l±15kV IEC61000-4-2 Air Discharge
电源接口	支持外接电源接口：标准5.08mm间距 3PIN端子接口输入电压: 交流AC 9～24V 直流DC 9~36V 电源防护： lGB/T 17626.5-2008标准4级(4KV)8/20uS雷击测试 l防反接保护 l过压保护 l抗脉冲群保护 l抗静电: ±15kV Human Body Model ±15kV IEC61000-4-2 Air Discharge
TF卡接口	板载1个自弹TF卡座支持TF卡扩展存储
USB HOST接口	板载1个USB HOST接口支持扩展USB外设： l对外提供5V 500mA电流输出能力 l支持输出过载保护功能 l对外输出电源支持可编程开关控制 l±6kV Human Body Model l±8kV IEC61000-4-2 Air Discharge

RTC时钟	内部集成实时时钟,板载1个CR2032电池(可以使用3年)
蜂鸣器	板载1个蜂鸣器,可用于警报或编程发出提示音

指示灯	1个电源指示灯,1个无线模块信号状态指示灯,2个系统可编程指示灯,8个COM1～COM4收发指示灯
Console UART 接口	Console UART对外接口为Type-C座,内部集成USB转串口芯片,方便用户直接使用串口进行调试与维护
FUN按键	可编程按键默认用于更新文件系统与恢复出厂默认IP
SIM卡插口	支持SIM卡类型为：标准SIM卡25mm*15mm（mini SIM卡）
SMA天线接口	标准SMA母头接口，用于连接外置天线或者射频馈线
尺寸	129mm×116mm×29mm (L×W×H) 含挂耳
功耗	整机最大平均功耗≤6W,无线数据传输在极端情况下，瞬间峰值功耗可能会达到10W,用户提供的电源有效输出功率必须>10W
整机重量	260g（不含天线）
IOT 1000 4G全网通无线模块制式支持
移动	2G GSM GPRS
	3G TD-SCDMA
	4G TD-LTE
联通	2G GSM GPRS
	3G WCDMA
	4G FDD-LTE
电信	2G CDMA
	3G CDMA2000
	4G FDD-LTE
